手机数据线接线图4根线怎么接线!

文章出处:永创达数据线厂家  责任编辑:数据线批发  人气:-  发表时间:2019-11-15 09:26

  手机数据线接线图4根线怎么接线?在日常生活中手机数据线我们一般看到的都是成品,对于手机数据线内部结构很少去了解,下面我们通过手机数据线接线图简单的了解一下手机数据线的内部结构,以便更好的认识手机数据线。

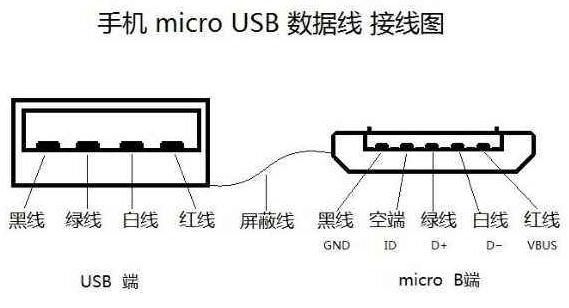

  手机数据线接线图

  手机数据线接线图4根线怎么接线,对于USB端usb公头从左到右,可以看到会有4个触片,这些触片连接的线对应的功能分别是:
  1. 接地线,也就是接那根黑线,一般也称之为接零线;
  2. 读数据线,接绿色的导线,也就是信号出线,可理解成信号输出;
  3. 写数据线,接白色的导线,信号进线,可理解成信号输入;
  4. 电源正极,接红色导线,也可以说是+5V线。

  手机数据线接线图4根线怎么接线及Micro B端手机数据线接线引脚的定义:

Pin 名称 线的颜色 描叙
1 VBUS Red(红色) 电源正5V
2 D− White(白色) 数据线负
3 D+ Green(绿色) 数据线正
4
ID
none(无) 分为A和B两种接口
A:与地线相连
B:不与地线相连
5 GND black(黑色) 信号地线

  从手机数据线接线图我们可以清晰的看出,中间的两根就是读写数据线,正是因为有了这两根线,数据线才能支持手机连接到电脑传输数据,如果没有读写数据线的话那只能算是充电线,只具备充电的功能。
