手机usb数据线接法图解

　　随着电子设备的普及，USB数据线接口是我们生活中最常见的一种，主要是用于数据传输和充电，但是对于手机usb数据线接法很多都不是很了解，下面跟随永铭达usb数据线厂家一起了解下手机usb数据线接法图解。

　　

　　USB是一种统一的传输规范，可以通过四种颜色来识别usb的不同功能，要了解手机usb数据线接法就必须先清楚usb数据线四个引脚的功能及含义，四个引脚每种颜色都代表的功能：


　　

　　红色线:表示USB供电电源的正极(标识为:+5Vot、VCC或+)

　　

　　黑色线:表示USB供电电源的负极,也就是俗称的“地线”(标识为: Ground、Gnd

　　

　　绿色线:表示USB数据信号的正极(标识为:Data+、Data2+或 USB Port+)

　　

　　白色线:表示USB数据线号的负极(标识为:Data、Data2-或 USB Port-)。

　　

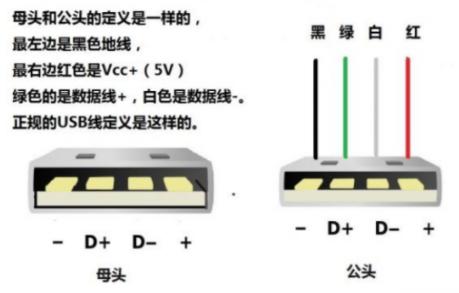

　　红、白、绿、黑是标准的配线颜色，分别对应1、2、3、4引脚，四根线分别是1-电源、2-数据、3-数据、4-电源。一般的排列方式是：红白绿黑从左到右，排列是固定的，但是有两种方向，数据线接错顶多是无法识别usb设备，电源线千万不能接错，每个USB接口能向外设提供＋5V 500MA的电流，如果接反的话，轻则烧usb设备，重则主板报废，建议查看主板说明书或者用万用表测再接。
