4s数据线_ 4s充电线多少钱及端口脚定义

文章出处:永铭达数据线厂家  责任编辑:未知  人气:286 -  发表时间:2020-11-24

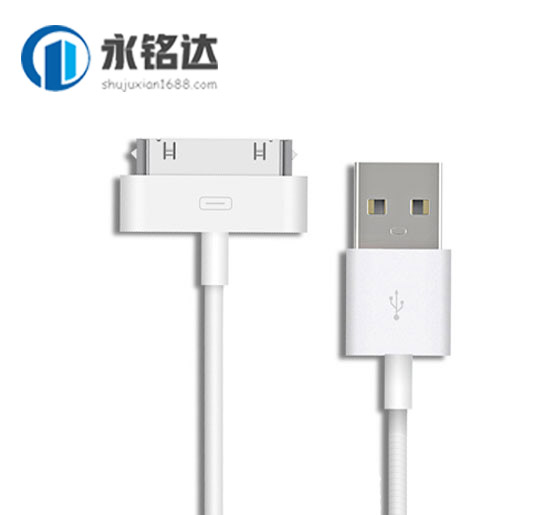

  随着苹果手机的不断更新迭代,苹果数据线也从之前30 pin的数据线接头变成了现在8 pin的Ligntning接口数据线接头,如果你现在想从市面上购买4s数据线的话,估计是很少人还在卖的,上次我们工厂接了一个4s数据线的订单,量不大,本来是不太想做的,毕竟年底了比较忙,但考虑到是老客户,也就顺带做了,苹果4s数据线和一般的苹果线不同,因为其是32pin,内部结构复杂,相比一般的苹果线来说,不但程序繁多,不良率也高,下面跟随永铭达4s数据线生产一起来了下4s数据线多少钱及端口脚定义。

  dock:  1 Ground (-) 地 *
  2 Line Out - Common Ground (-) 线路输出 地*
  3 Line Out - R (+) R声道线路输出
  4 Line Out - L (+) L声道线路输出
  5 Line In - R (+) R声道线路输入
  6 Line In - L (+) L声道线路输入
  7
  8 Video Out - Composite Video (for ipod colour when slideshow activated) 复合视频输出 (只有彩屏的ipod有效)
  9
  10
  11 Serial GND RS-232串口 地
  12 Serial TxD RS-232串口 TxD
  13 Serial RxD RS-232串口 RxD
  14
  15 Ground (-) 地
  16 USB GND (-) USB电源负极
  17
  18 3.3V Power (+) 3.3V电源正极
  19 Firewire Power 12 VDC (+) 1394火线12V电源 正极
  20 Firewire Power 12 VDC (+) 1394火线12V电源 正极
  21 Accessory Indicator 附件识别接口
  22 FireWire Data TPA (-) 1394火线数据 TPA(-)
  23 USB Power 5 VDC (+) USB 5V 电源 正极
  24 FireWire Data TPA (+) 1394火线数据 TPA(+)
  25 USB Data (-) USB 数据(-)
  26 FireWire Data TPB (-) 1394火线数据 TPA(-)
  27 USB Data (+) USB 数据(+)
  28 FireWire Data TPB (+) 1394火线数据 TPB(+)
  USB接口4针定义  USB V+(红) 23  USB D-(白) 25  USB D+(绿) 27  USB GND(黑) 16

  通过以上我们可以简单的了解到30pin的数据线接头,这种接头比较宽,只支持iphone 4和4s以及ipad 3和以前版本的ipad,至于4s数据线多少钱,因为是老产品,所以现在市场上很少有卖,如果你要批发4s数据线的话,我们永铭达数据线厂家可以帮你生产,模具那些我们都有,只要你提供订单几数量即可。
